JFEM（JEM） JFE（JE） JG JF电机绕组引接软电缆和软线 |
产品报价： |
 |
产品特点： |
JFEM(JEM) JFE(JE) JG JF电机绕组引接软电缆和软线 |
|
| |
JFEM（JEM） JFE（JE） JG JF电机绕组引接软电缆和软线的详细资料： |

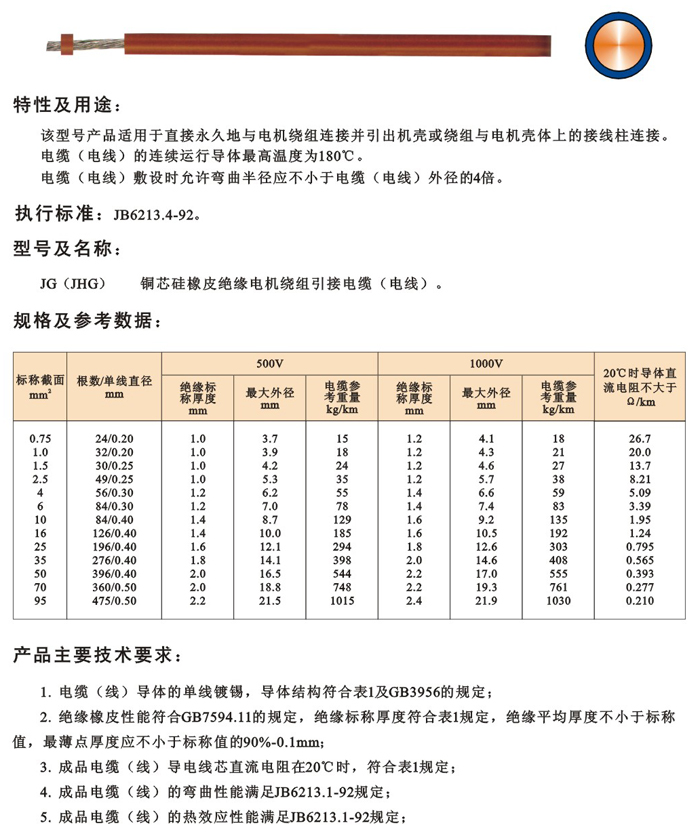

JFEM(JEM) JFE(JE) JG JF电机绕组引接软电缆和软线 JG型电机绕组引接软电缆和软线的详细介绍一、主要特性：
JG型电机绕组引接软电缆和软线适用于*地与电机绕组连接并引出机壳或绕组与电机上的接线柱连接用电缆。其长期工作温度zui高为180℃，敷设时zui大弯曲半径大于电缆外径的4倍。电缆（电线）的交流额定电压U。为500V、1000V、3000V、6000V、10000V。
电缆(电线)的连续运行导体zui高温度为-60℃～＋180℃。
电缆（电线）敷设时允许弯曲半径应不小于电缆（电线）外径的4倍。
适用于交流额定电压6000V及以下B、F、H级绝缘电机电器用引接线，也适用于湿热地区。 电线的长期允许工作温度应不超过：B级 65度 F级 100度，短时120度 H级 180度
 二、执行标准：JB/T6213.4-2006
三、型号及名称：
（JG）铜芯硅橡皮绝缘电机绕组引接电缆（电线）
四、产品结构：
1、镀锡铜导体 2、硅橡皮绝缘层
| 标称截面mm2 | 根数/单线直径mm | 绝缘标称厚度mm | 平均外径上限mm | | 500V | 1000V | 3000V | 6000V | 10000V | 500V | 1000V | 3000V | 6000V | 10000V | | | 0.5 | 16/0.20 | 0.8 | 1.4 | | | | 3.3 | 4.5 | | | | | | 0.75 | 24/0.20 | 0.8 | 1.4 | | | | 3.5 | 4.7 | | | | | | 1.0 | 32/0.20 | 0.8 | 1.4 | | | | 3.7 | 4.9 | | | | | | 1.5 | 30/0.25 | 0.8 | 1.4 | | | | 4.0 | 5.2 | | | | | | 2.5 | 49/0.25 | 0.9 | 1.4 | 2.8 | | | 4.6 | 5.6 | 8.5 | | | | | 4 | 56/0.30 | 1.0 | 1.4 | 2.8 | | | 5.4 | 6.3 | 9.1 | | | | | 6 | 84/0.30 | 1.0 | 1.5 | 2.8 | | | 6.5 | 7.5 | 10.3 | | | | | 10 | 84/0.40 | 1.2 | 1.5 | 2.8 | | | 7.9 | 8.5 | 11.3 | | | | | 16 | 126/0.40 | | 1.5 | 2.8 | 5.0 | | | 9.6 | 12.4 | 17.2 | | | | 25 | 196/0.40 | | 1.6 | 2.8 | 5.0 | 7.6 | | 11.4 | 13.8 | 18.6 | 24.1 | | | 35 | 276/0.40 | | 1.6 | 2.8 | 5.0 | 7.6 | | 12.8 | 15.2 | 20.0 | 25.5 | | | 50 | 396/0.40 | | 1.7 | 2.8 | 5.0 | 7.6 | | 14.8 | 17.1 | 22.1 | 27.3 | | | 70 | 360/0.50 | | 1.8 | 2.8 | 5.0 | 7.6 | | 17.2 | 19.2 | 24.2 | 29.4 | | | 95 | 475/0.50 | | 2.0 | 3.0 | 5.0 | 7.6 | | 19.7 | 22.0 | 26.3 | 31.5 | | | 120 | 608/0.50 | | 2.2 | 3.0 | 5.0 | 7.6 | | 21.9 | 23.5 | 27.8 | 33.3 | |
|  |
| 适用于交流额定电压6000V及以下B、F、H级绝缘电机电器用引接线，也适用于湿热地区。 电线的长期允许工作温度应不超过：B级 65度 F级 100度，短时120度 H级 180度 | 等级 | 型号 | 名称 | 电压 | 规格 | B | JBQ(JXN) | 橡皮绝缘丁护套引接线 | 500V.1140V | 0.5-185mm2 | JBF(JF) | 铜芯丁/PVC复合物绝缘电机绕阻引接线 | 500V | 0.5-185mm2 | JBYH(JH) | 氯磺化聚乙烯橡皮绝缘引接线 | 500V.1140V.6KV | 0.5-185mm2 | JBHF(JXF) | 6KV橡皮绝缘氯丁护套引接线 | 6KV | 6-185mm2 | F | JFE(JE) | F级电机引接线 | 500V.1140V | 0.75-120mm2 | JFEM(JEM) | F级电机引接线 | 500V.1140V.6KV | 0.75-185mm2 | JFEH(JEH) | F级电机引接线 | 500V.1140V.6KV | 0.5-185mm2 | H | YG(JG) | 硅橡胶绝缘引接线 | 500V.1140V.6KV | 0.5-185mm2 | AGR | 硅橡胶绝缘电机电器耐热安装线 | 500V | 0.06-95mm2 |
|

|
